النوع الهيكلي
نوع كتلة البناء: الأسطوانة
يمكن تبديل كل أسطوانة، مع دقة معالجة عالية للغاية وأبعاد تركيب متسقة بدقة. يمكن دمجها بمرونة لتلبية متطلبات العمليات المختلفة، وهي حاليًا هيكل الأسطوانة الأكثر شيوعًا.
صورة

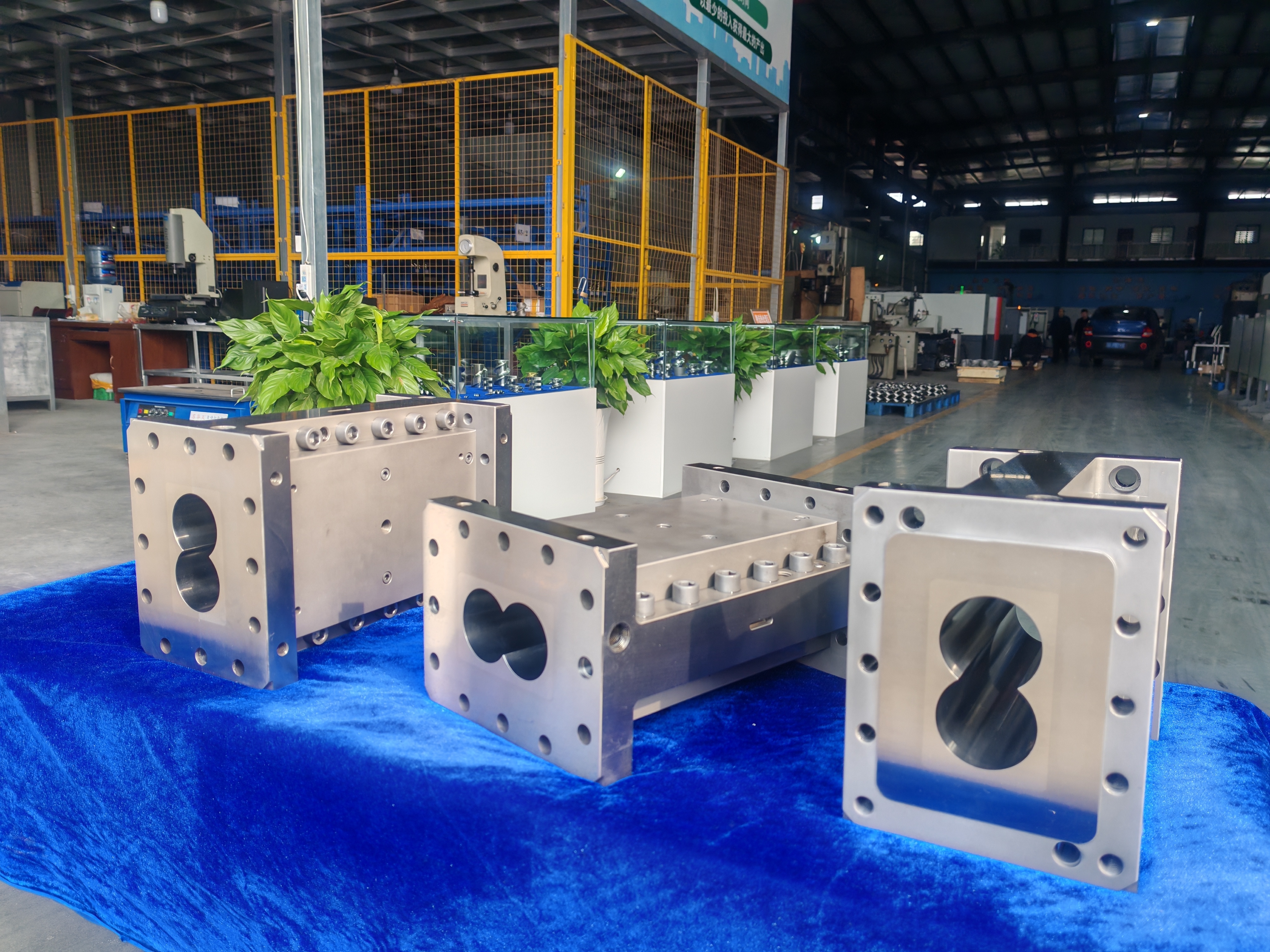

أسطوانة معيارية للطارد الميكانيكي
الأسطوانة المقسمة: يمكن فتح جسم الأسطوانة مثل الغلاف، مقسمًا إلى أوراق علوية وسفلية، وهو سهل التنظيف والصيانة، وغالبًا ما يستخدم في التجارب العلمية.

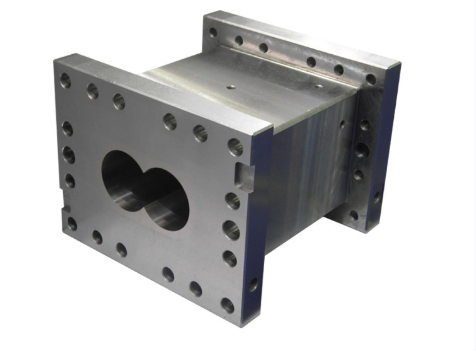

الأسطوانة المغلقة: لا توجد فتحات في الأعلى أو الأسفل أو اليسار أو اليمين، وهي مناسبة للعمليات التي تتطلب بيئة مغلقة، والتي يمكن أن تمنع تسرب المواد ودخول الشوائب الخارجية.
صورة

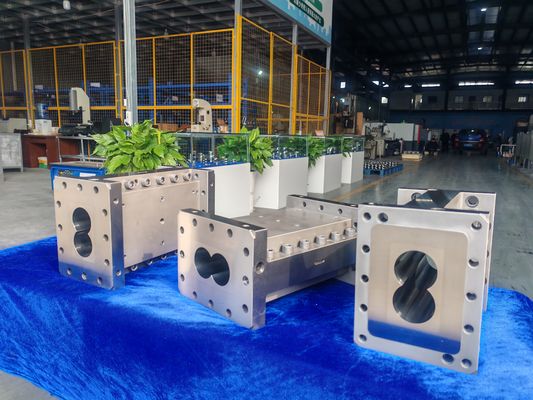

أسطوانة مغلقة للطارد الميكانيكي
الأسطوانة المفتوحة: تستخدم عادة للتغذية والتهوية، توجد فتحة في الجزء العلوي من الأسطوانة، وهي مناسبة لإدخال المواد وتصريف الغازات أثناء المعالجة.
صورة

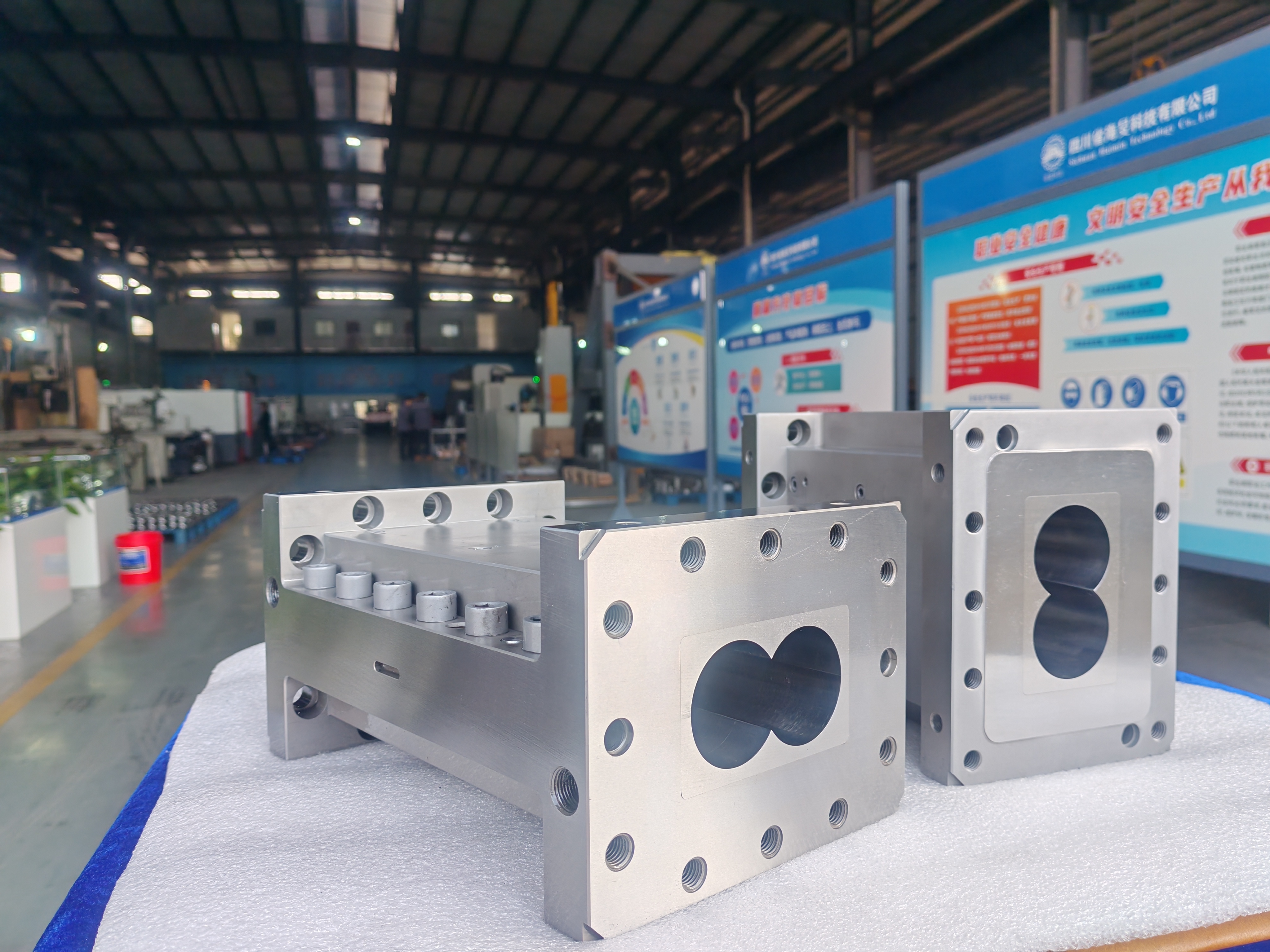

أسطوانة مفتوحة للطارد الميكانيكي
أسطوانة التغذية الجانبية المغلقة: لا توجد فتحة في الجزء العلوي من الأسطوانة، والفتحة الجانبية متصلة بالمغذية الجانبية. إنها مناسبة لبعض العمليات الخاصة التي تتطلب التغذية من الجانب.
الأسطوانة ذات الفتحة العلوية + الفتحة الجانبية: تستخدم للتهوية، والفتحة الجانبية متصلة بالمغذية الجانبية. يستخدم هذا الهيكل بشكل عام في تخطيطات العمليات المدمجة ويمكنه تحقيق وظائف التغذية والتهوية في وقت واحد.
صورة
الطارد الميكانيكي مجهز بفتحة علوية وأسطوانة بفتحة جانبية. أسطوانة التغذية السائلة: توجد فتحة صغيرة ملولبة في الجزء العلوي من جسم الأسطوانة، والتي تستخدم لتوصيل مسدس حقن السائل أو صمام إبرة حقن السائل، مما يسهل حقن المواد السائلة في الأسطوانة.
